PREGUNTAS FRECUENTES

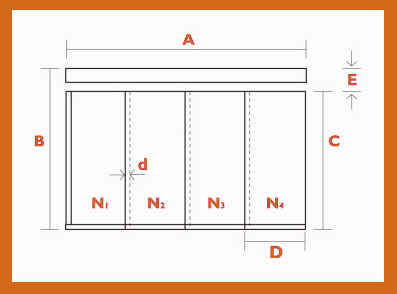

B: Altura Total.

C: Altura del panel (B-E) .

DESCUENTO EN ALTO

SEGÚN FIJACIÓN:

Fijación del panel: Distancia “E”:

  • con Velcro: 20mm.
  • con Cinta Plástica: 30mm.

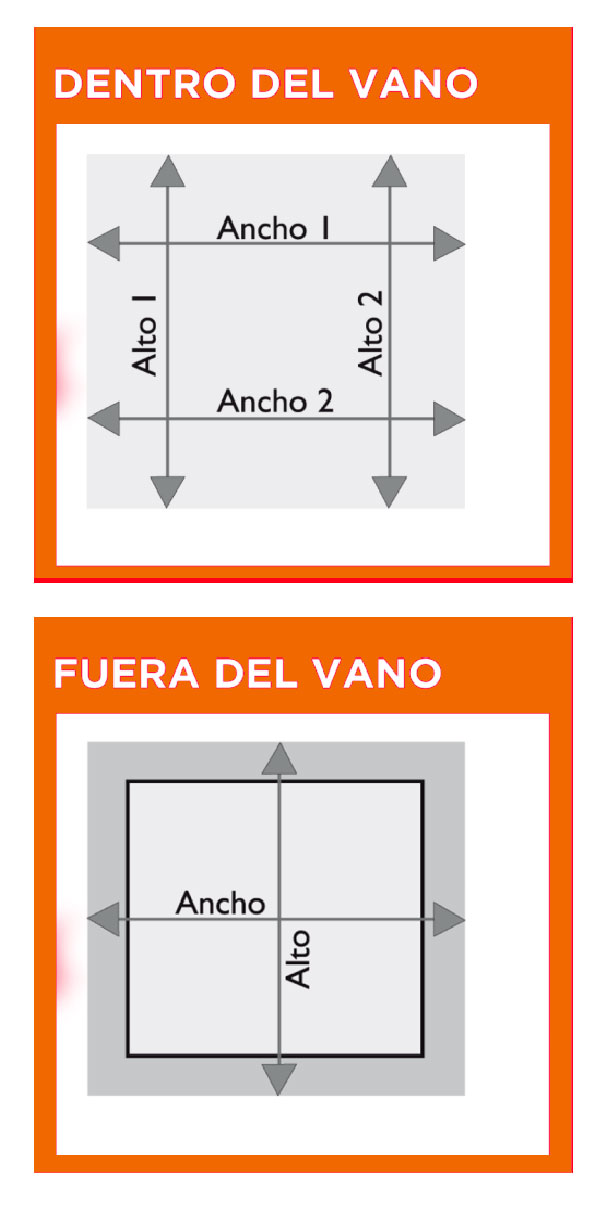

En los siguientes gráficos se explica cómo tomar medidas para la colocación de cortinas Tecnoroll.





  • Profundidad mínima del vano es de 50mm.
  • Medir el Ancho 1 y el Ancho 2 y lue-go descontar 0,5cm. En caso que las medidas tengan diferencias se debe considerar el ancho menor.
  • Medir el Alto 1 y el Alto 2 y luego descontar 0,5cm. En caso que las medidas tengan diferencias se debe considerar el alto menor.
  • Medir el Ancho y el Alto.
  • En caso que se quiera instalar la cortina en el marco tome las medidas externas del mismo.
  • En caso de instalarse fuera del marco es conveniente pasar 10cm. por lado, especialmente cuando se requiera un mejor oscurecimiento del ambiente.

En los siguientes gráficos se explica cómo tomar medidas para la colocación de cortinas Wood-Blind.



  • Profundidad mínima del vano en cortinas de Wood-Blind de 50mm. es de 55 mm.
  • Medir el Ancho 1 y el Ancho 2 y lue-go descontar En caso que las medidas tengan diferencias se debe considerar el ancho menor.
  • Medir el Alto 1 y el Alto 2 y luego descontar En caso que las medi-das tengan diferencias se debe consi-derar el alto menor.
  • Medir el Ancho y el Alto.
  • En caso que se quiera instalar la cortina en el marco tome las medidas externas del mismo.
  • En caso de instalarse fuera del marco es conveniente pasar 10cm. por lado, especialmente cuando se requiera un mejor oscurecimiento del ambiente.

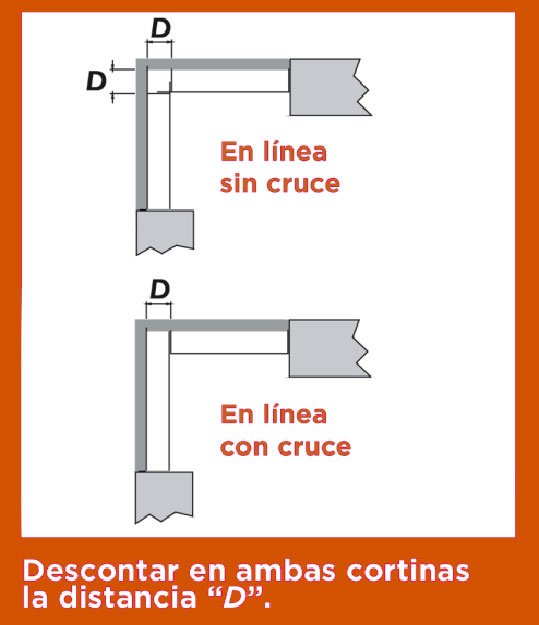

Mediciones Especiales para encuentros:

Sistema:

Distancia D




-sin cruce:

-con cruce:

-Manual 50mm:

70mm.

70mm.

-Auto. 50mm:

70mm.

70mm.

El ancho máximo de la cortina no puede superarse, ya que está fijado por el largo de los perfiles. Se recomienda no superar el alto máximo o la superficie máxima indicadas, ya que, para valores mayores a ellos, el correcto funcionamiento de la cortina será responsabilidad del cliente.





DIMENSIONES:




Ancho máximo:

5.50 m.

Alto máximo:

6 m.

Ancho mínimo:

0,14 m. 1 banda.

Sup. máximo:

15 m2



-MANDOS POSIBLES:

F o J, invertido o Tipo B. (ver descripción gráfica)

-ALTURA DEL CORDÓN O CADENA:

Altura de la Cortina menos 20 cm.

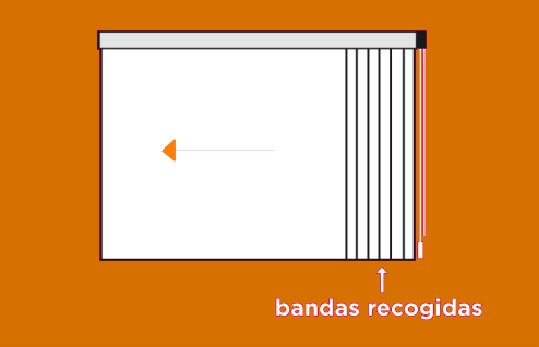

N: Mando normal. Las bandas se pliegan a la cadena de mando a la izquierda o derecha.

Tipo:

N/F

N/J

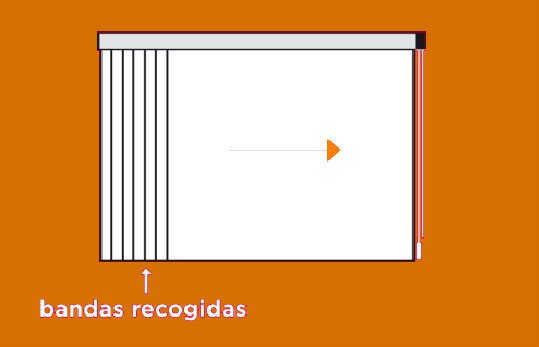

I: Mando invertido. Las bandas se pliegan del lado contrario a la cadena a la izquierda o derecha.

Tipo:

I/F

I/J

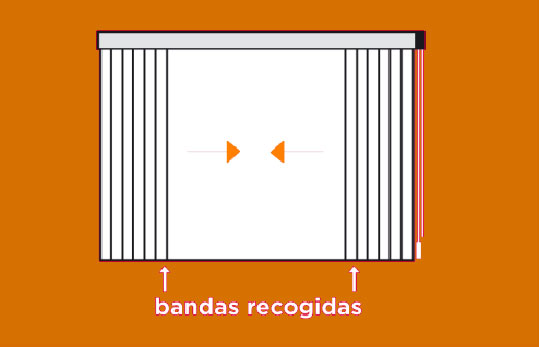

B: Ambos lados. Las bandas se pliegan en 2 grupos hacia ambos lados. Cadena a la izquierda o derecha.

Tipo:

B/F

B/J

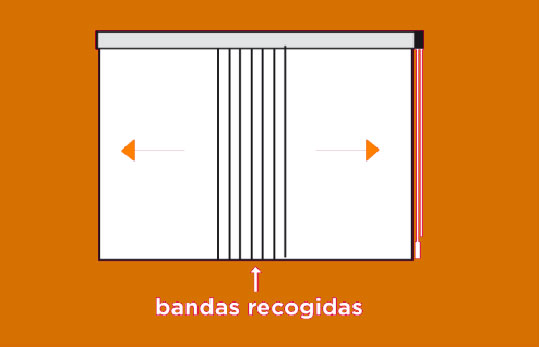

C: Las bandas se pliegan en el centro. Cadena a la izquierda o de-recha.

Tipo:

C/F

C/J





El perfil Multistore es simétrico en ambas caras (al interior o exterior del ambiente).

De esta forma se puede modificar el lado de la cadena y cordón al darlo vuelta.

Sistema Multistore:

Caja Reductora Tiraje 1 Polea:

Cordón/Cadena Mando:

Contrapeso Cordón:

Cadena Bisagra:

Art. 8111 Anodizado.

Blanco

Gris

Gris

Blanca

Art. 8112 Blanco.

Blanco

Blanco

Blanco

Blanca

Art. 8114 Negro.

Negro

Negro

Negro

Negra



EXCEPCIONES: Si se combina TELA NEGRA con Sistemas Anodizado o Blanco, el córdon mas cadena de mando, el contra-peso de cordón y cadena con bisagra serán negros. En MULTISTORE INCLINADOS la caja reductora y el tiraje 1 polea serán de color blanco sin importar el color del cabezal.

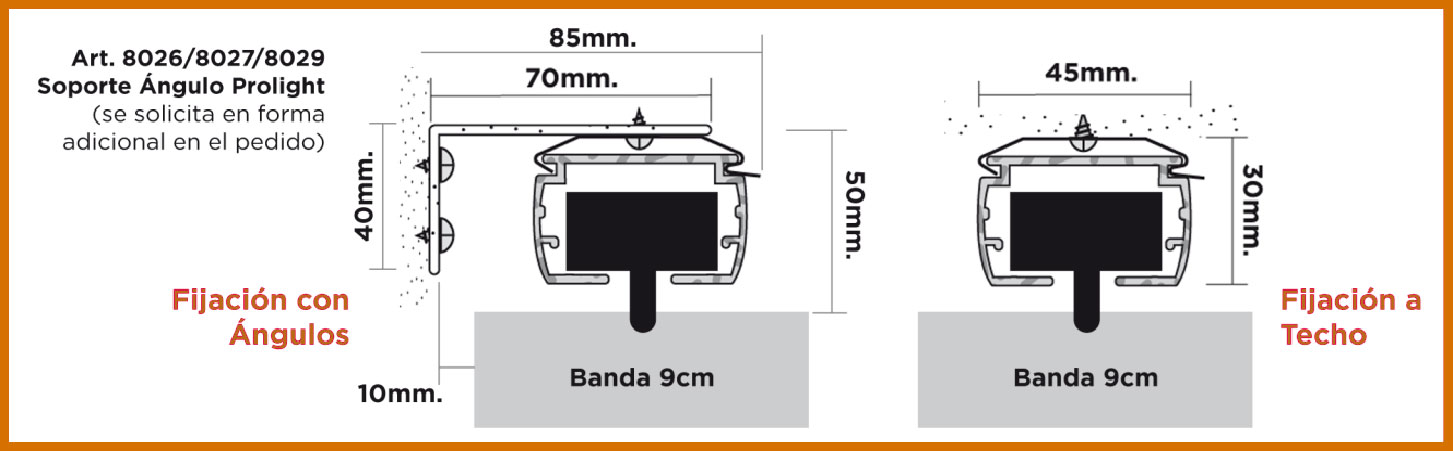

La fijación del riel se puede realizar a techo amurando los clips de enganche o a pared por medio de ángulos.

El riel con su mecanismo se coloca en forma independiente del cortinado y una vez fijado el mismo se giran las correderas mediante la cadena de giro hasta quedar perpendicular al riel, luego las bandas se colocan una por una.

Una vez colocadas se realiza una prueba de apertura, giro y cierre, por último, se coloca la cadena con bisagras continuando con la prueba final.

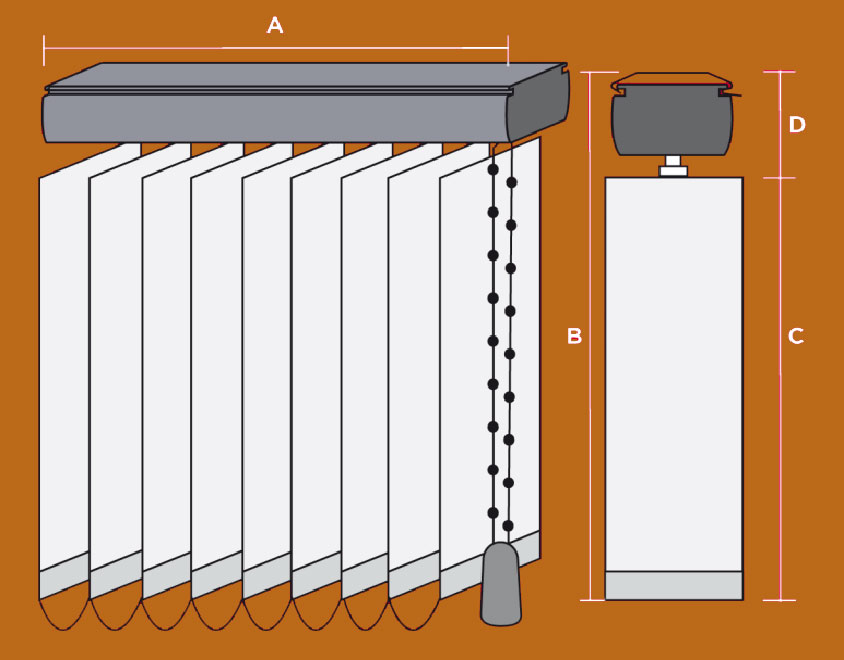

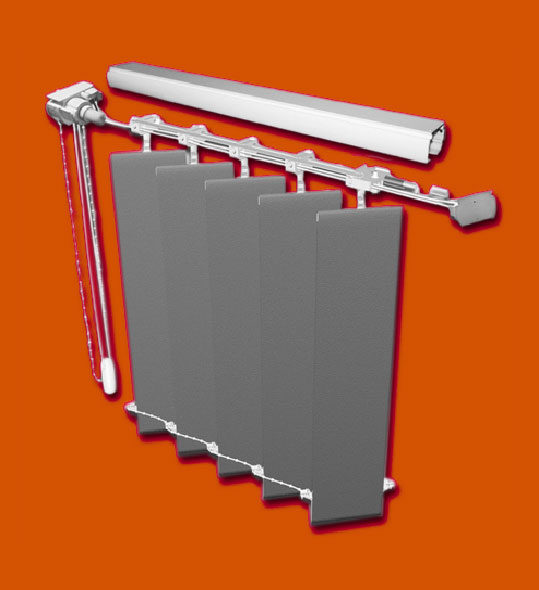

A continuación, se detalla la forma de medición de las cortinas Multistore Prolight con bandas de 9cm.

A: Es el ANCHO de la cortina.

B: Es el ALTO total de la cortina des-de la parte superior del soporte en el cabezal hasta la parte inferior de los contrapesos de las bandas.

Tolerancia de Fabricación: +/- 0,5cm. para el alto de la cortina

Recomendación en Medición: realizar los siguientes descuentos en la medición de obra:

  • ANCHO: 0,5cm.
  • ALTO FUERA DEL VANO: 3cm.
  • DENTRO DEL VANO: 1cm.

C: Es el ALTO DE LAS BANDAS (solo la tela).

D: Es el ALTO DEL SISTEMA

  • MULTISTORE MANUAL CON BANDAS DE 9CM: Alto del Sistema 5cm.

Al solicitar una cortina completa se deben indicar las medidas A y B.

  • Altura de Banda: Medida exacta“C”, indicando que sea de tipo “T”.
  • Altura de Sistema: 0,05m.
  • Cantidad de Bandas:

    [(ancho de cortina – 0,04) / 0,0775] + 0,89m. = XX (se informa solo el entero)

  • Ejemplo: Cortina: 3,15m. x 1,80m.

Altura= 1,80m. – 0,05m. (sistema) = 1,75m.

Cantidad =[(3,15m. – 0,04) / 0,0775m] + 0,89 = 41,01 (se informa solo el entero).

Se solicitan 41 bandas de 1,75m. tipo “T”.

Para mayor información consultar el muestrario de telas con sus respectivos números de artículos y en la lista de precios vigentes.



Solicitar bandas de repuesto como bandas para una cortina de altura B. En caso de solicitarlas con la medida exacta C, deberá aclararse e indicar tipo T.

Tolerancia de Fabricación: +/- 0,5cm. para el TIPO “T” de la Banda de Remplazo o Banda Fabricada para una nueva cortina.

Recordar: En caso de querer acortar una banda ya fabricada, la medida mínima para poder realizarlo es 5,0cm.

ATENCIÓN: Las bandas de reemplazo no se proveerán con cadena con bisagra. Por favor solicitarla en forma adicional al pedido teniendo en cuenta que cada 13 bandas solicitadas, se deberá solicitar 2.5 m de cadena con bisagra.

Disponemos de una amplia variedad de telas, desde las Sun Screen (telas translúcidas de malla de fibra de vidrio o poliéster, revestidas con PVC) hasta las Black Out (telas de oscurecimiento total), de este modo podemos satisfacer las necesidades de nuestros clientes.

Para mayor información consultar el muestrario de telas con sus respectivos números de artículos y en la lista de precios vigentes.

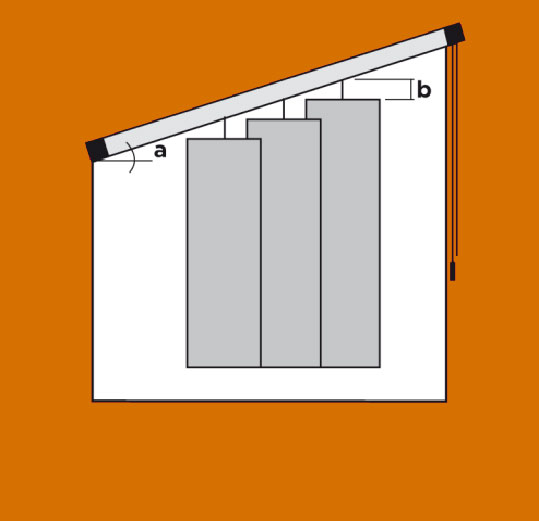

Para la confección de cortinas Multistore Prolight con cabezal inclinado disponemos de dos medidas de extensiones cardánicas, cada una de ellas permite un ángulo máximo de inclinación de 35º y 45º respectivamente.

En el caso en que las bandas queden recogidas en la parte superior deberá sujetarse el cordón de mando para evitar el deslizamiento de las bandas hacia la parte inferior.

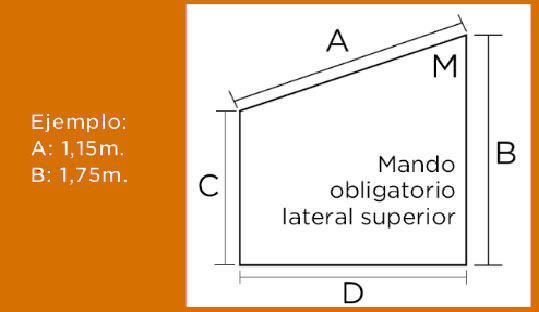

ART. 8750 – Adicional Cabezal Inclinado para riel Multistore Prolight manual con bandas de 9cm.

Presentación: UNIDAD

Descripción:

Ancho:

Alto:

Cantidad:

Obsrvación

Multistore Shadow Blanco.

1,15m.

1,75m.

1

Cabezal

Adicional Cabezal Inclinado.



1

inclinado.



IMPORTANTE: La cortina se ajustará para no exceder los límites de gráfico con medidas que envía el cliente.

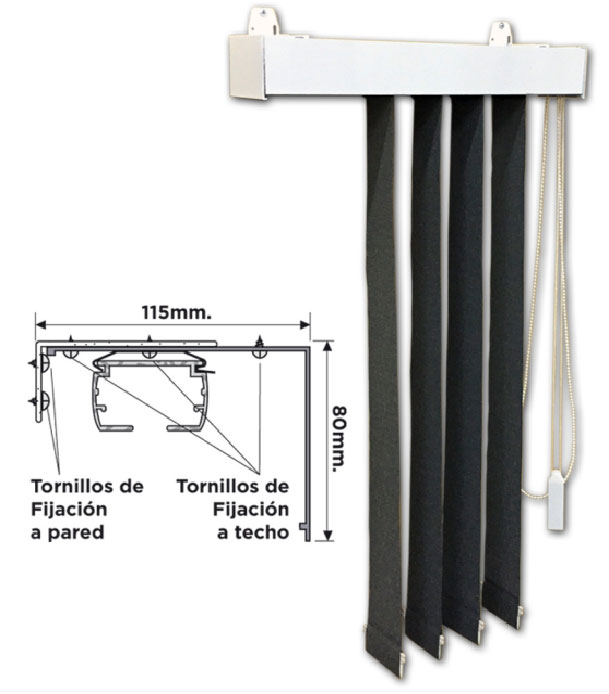

  • Cenefa para Riel Anodizado Natural. unidad: metro.
  • Cenefa para Riel color Blanco. unidad: metro.
  • Cenefa para Riel color Negro. unidad: metro.

ART. 8121 Cenefa color anodizado natural.

ART. 8122 Cenefa color Blanco.

ART. 8124 Cenefa color Negro.

Presentación: UNIDAD

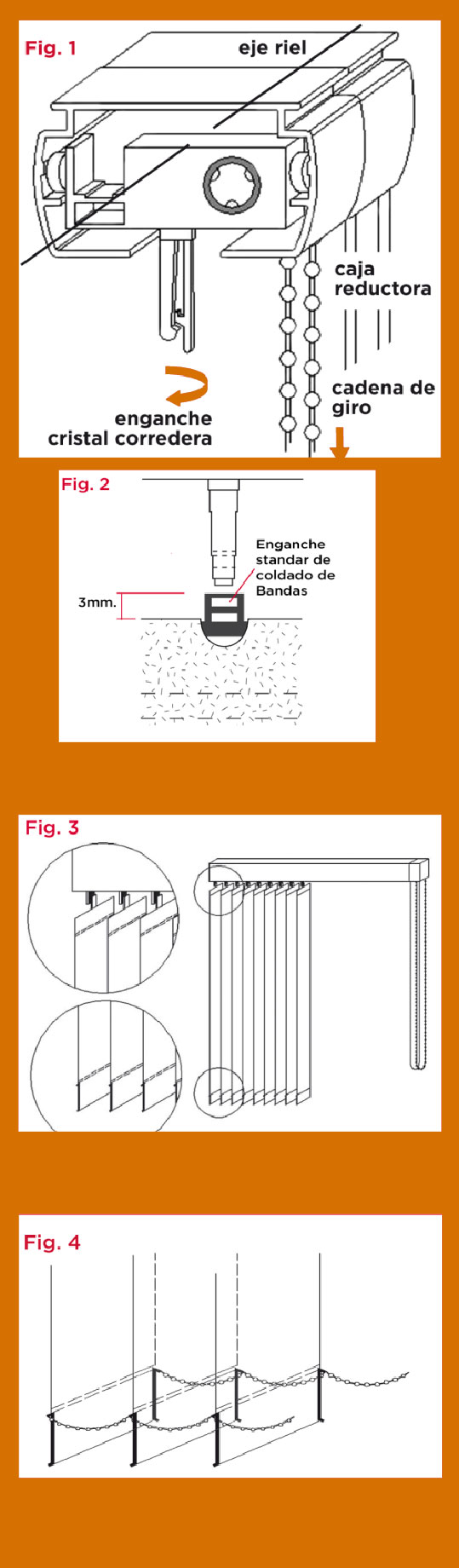

En los siguientes gráficos se explica el modo de colocación de las bandas verticales de 9cm. y 25cm.



  • Una vez fijado el riel por medio del cordón extienda las correderas a lo largo del mismo y con la cadena de giro haga girar los enganches cristal de las correderas hasta que se coloquen perpendicularmente al eje del riel. Fig. 1



  • Una vez verificado que todos los enganches cristal (correderas) se encuentren hacia el mismo lado y perpendicular al eje cuelgue todas las bandas teniendo en cuenta de colgarlas en el enganche estándar de colgado. Solo utilice el segundo enganche si se quiere acortar 3mm. el alto de la cortina. Para la colocación de las bandas, se debe accionar la cadena de giro, colocando los enganches cristal perpendicular al eje del Riel. Fig. 2
    Los Enganches Cristal no se deben Girar Manualmente.



  • Finalmente coloque la cadena de perlas en la parte inferior, banda por banda, las bisagras ya se encuentran dispuestas a la distancia adecuada y basta una suave presión para llevarlas a su posición correcta, en la cual de-ben girar libremente. Fig. 3
    Colgar las bandas observando que las costuras quedan hacia el mismo lado.
    Por medio de la cadena de giro, cierre las bandas hacia un lado y el otro, además accione el desplazamiento lateral de las mismas con el cordón. La cortina ya está lista para utilizar.
    Tenga en cuenta que siempre antes de plegarlas deben girarse las bandas hasta su posición de máxima apertura (perpendicular al riel).

    Cadenas de perlas con bisagras para enganchar las bandas (1 en cada lateral).

ART. 8026 Soporte en Ángulo color Blanco.

ART. 8027 Soporte en Ángulo color Gris.

ART. 8029 Soporte en Ángulo color Negro.

Presentación: UNIDAD



ART. 8121 Cenefa color anodizado natural.

ART. 8122 Cenefa color Blanco.

ART. 8124 Cenefa color Negro.

Presentación: UNIDAD

ART. 8900 Perfil Multistore Prolight color anodizado, platil, blanco o negro largo 6,00m. Aclarar en observaciones color, si no se envía color blanco.

Presentación: METRO

ART. 8902 Cordón de 2mm. color: blanco, gris o negro.

Aclarar en observaciones color, si no se envía color blanco.

Presentación: METRO



ART. 8904 Correderas para riel Multistore Prolight con bandas de 9cm. Color blanco.

Presentación: UNIDAD





ART. 8905 Separadores para correderas para riel Multistore Prolight con bandas de 9cm. Color blanco.

Presentación: UNIDAD





ART. 8906 Caja Reductora para riel Multistore Prolight color blanco o negro. Aclarar en observaciones color, si no se envía color blanco.

Presentación: UNIDAD





ART. 8907 Tiraje de Polea color blanco o negro. Aclarar en observaciones color, si no se envía color blanco.

Presentación: UNIDAD





ART. 8908 Cruz Reductora para riel Multistore Prolight. Color blanco.

Presentación: UNIDAD





ART. 8909 Topes de P.V.C.

Presentación: UNIDAD





ART. 8919 Escuadra Metálica para arrastre de imán cruz.

Presentación: UNIDAD





ART. 8920 Sostén sin fin con imán color blanco.

Presentación: UNIDAD





ART. 8921 Cadena para mando color blanco, gris o negro. Aclarar en observaciones color, si no se envía color blanco.

Presentación: UNIDAD





ART. 8925 Retén para sin fin trebolado.

Presentación: UNIDAD





ART. 8941 Perchas para bandas de 9mm. color blanco.

Presentación: UNIDAD





ART. 8942 Contrapeso para bandas de 9 cm. color blanco.

Presentación: UNIDAD





ART. 8944 Cadena de perlas con bisagra color blanco, gris o negro. Aclarar en observaciones color, si no se envía color blanco.

Presentación: METRO





ART. 8950 Sin Fin de aluminio trebolado, largo 5.50m.

Presentación: METRO





ART. 8912 Muestra Sistema Multistore Prolight sin tela con accionamiento F de 0.40m de ancho color blanco.

Presentación: UNIDAD
